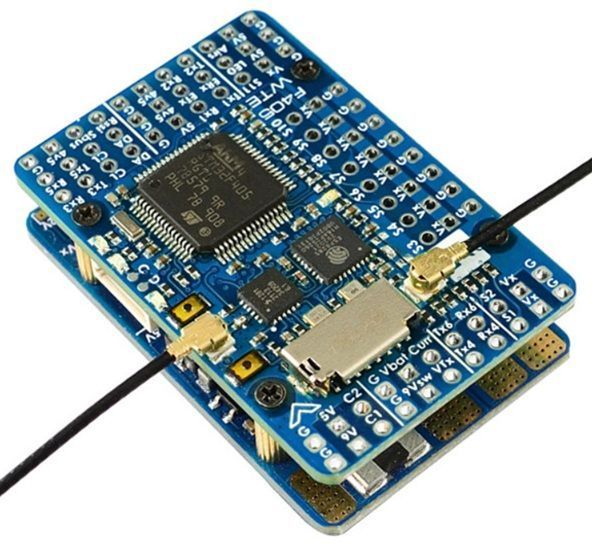

Характеристики Matek Flight Controller F405-WTE:

• MCU: STM32F405RGT6, 168 МГц, 1 МБ Flash

• IMU: ICM42688-P

• Баро: SPL06-001

• Екранне меню: AT7456E

• Blackbox: слот для карти MicroSD

• Телеметрія ESP WiFi (MAVLink, 14 дБм)

• Приймач ExpressLRS 2.4G (протокол CRSF, телеметрія 12 дБм)

• 6x UARTs, 1x Softserial_Tx option (INAV)

• 12 виходів ШІМ

• 1x I2C

• 4x ADC (VBAT, струм, RSSI, повітряна швидкість)

• Подовжувач USB/Beep з Type-C (USB2.0)

• Перемикач подвійних входів для камер

• 9 В (12 В) для перемикача живлення VTX

• ArduPilot: MatekF405-TE

• INAV: MATEKF405TE_SD (недоступно в конфігураторі INAV 4.x)

• PDB: Діапазон вхідної напруги: 6,8~30В (2~6S LiPo)

• 1 x блок живлення ESC

• Дільник напруги батареї 1K:20K (Шкала 2100 в INAV, BATT_VOLT_MULT 21.0 в ArduPilot)

• Датчик струму: 220 A, 3,3 В ADC (Шкала 150 в INAV, 66,7 A/V в ArduPilot)

• Сенсорний резистор: 90A постійний, 220A пік

• Вихід BEC 5 В Призначений для контролера польоту, приймача, екранного меню, камери, зумера, світлодіодної стрічки 2812, зумера, модуля GPS, AirSpeed Постійний струм: 2 А, макс. 3 А

• Вихід BEC 9В /12В Призначений для відеопередавача, камери, підвісу тощо. Постійний струм: 2 А, макс. 3 А Опція 12 В з перемичкою для стабільного виходу 9В/12В вхідна напруга повинна бути вище вихідної напруги +1В

• Вихід BEC Vx Призначений для сервоприводів. Напруга регулюється, 5 В за замовчуванням, 6 В або 7,2 В через перемичку

• Постійний струм: 8 А, макс. 10 А

• для стабільного виходу Vx вхідна напруга повинна бути > напруги Vx +1 В

• Вихід BEC 3,3 В Призначений для модуля Baro / Compass і зовнішніх периферійних пристроїв 3,3 В

• Лінійний регулятор

• Постійний струм: 200 мА

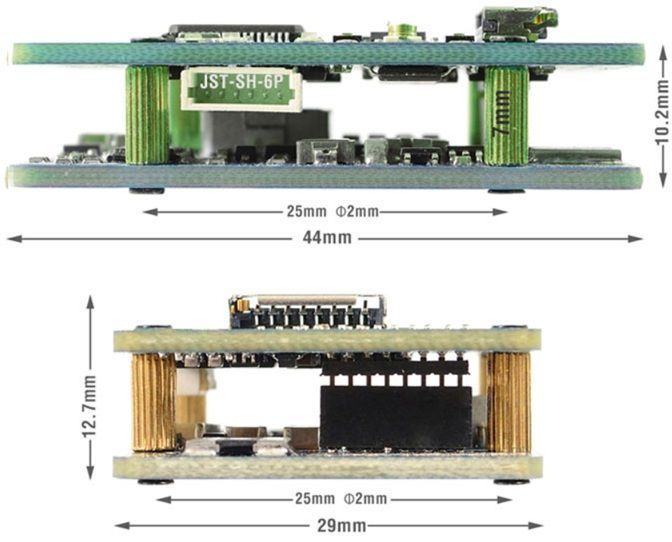

• Кріплення: 25 х 25 мм, Φ2 мм

• Розміри: 44 x 29 x 12,7 мм

• Вага: 22 г з адаптером USB/зумер
